Le circuit imprimé

La solution retenue pour réalisé le FCU est la confection d'un circuit imprimé.

Le CI a été réalisé avec TCI.


Comme il y a quelques erreurs sur ce CI je ne l'ai pas encore mis à disposition sur ce site; mais ça sera fait dés que je l'aurai retouché.

J'ai fait réaliser ce CI par la société UTIL Pocket ; cela revient à environ 40€ (prix au 01/04/2009) frais de port inclus. Compter une bonne semaine entre la commande et la réception. La qualité de fabrication est correcte mais les pistes sont assez fragiles; attention lorsque vous soudez de ne pas trop chauffer, cela a tendance à décoller les pistes. Les trous ne sont pas métallisés, ce qui impose de souder les composants des deux côtés du CI; et ce n'est pas toujours évident côté composant !

 Les afficheurs ont été achetés sur le site OpenCockpit car ils sont bien adaptés à cette utilisation, notamment pour leurs petites tailles.


Voici quelques photos de ce CI:

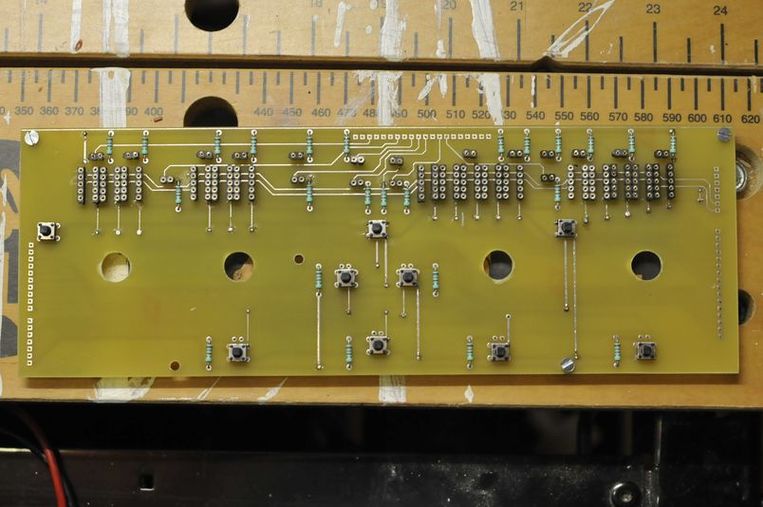

Côté composants:

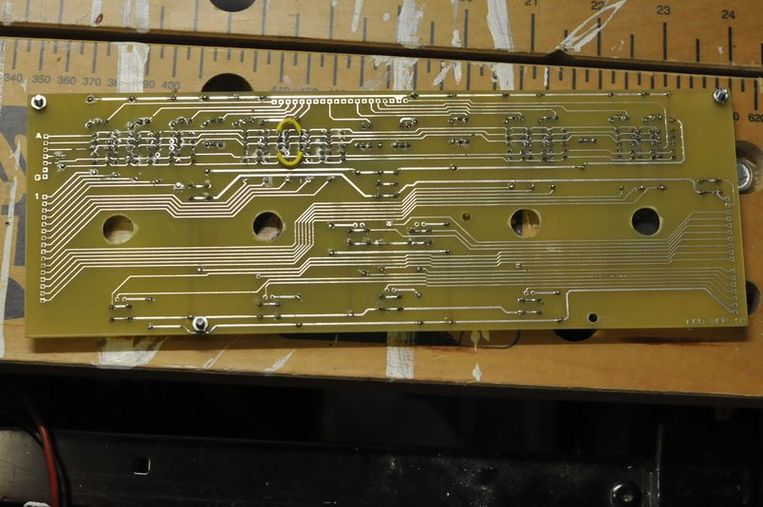

Côté soudures:

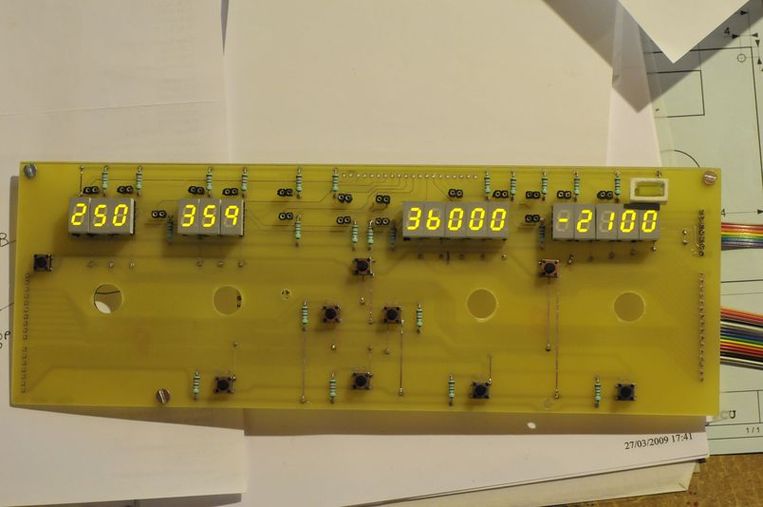

Et enfin avec les afficheurs montés et allumés:
